Barra 10 mm + TCMT 110204

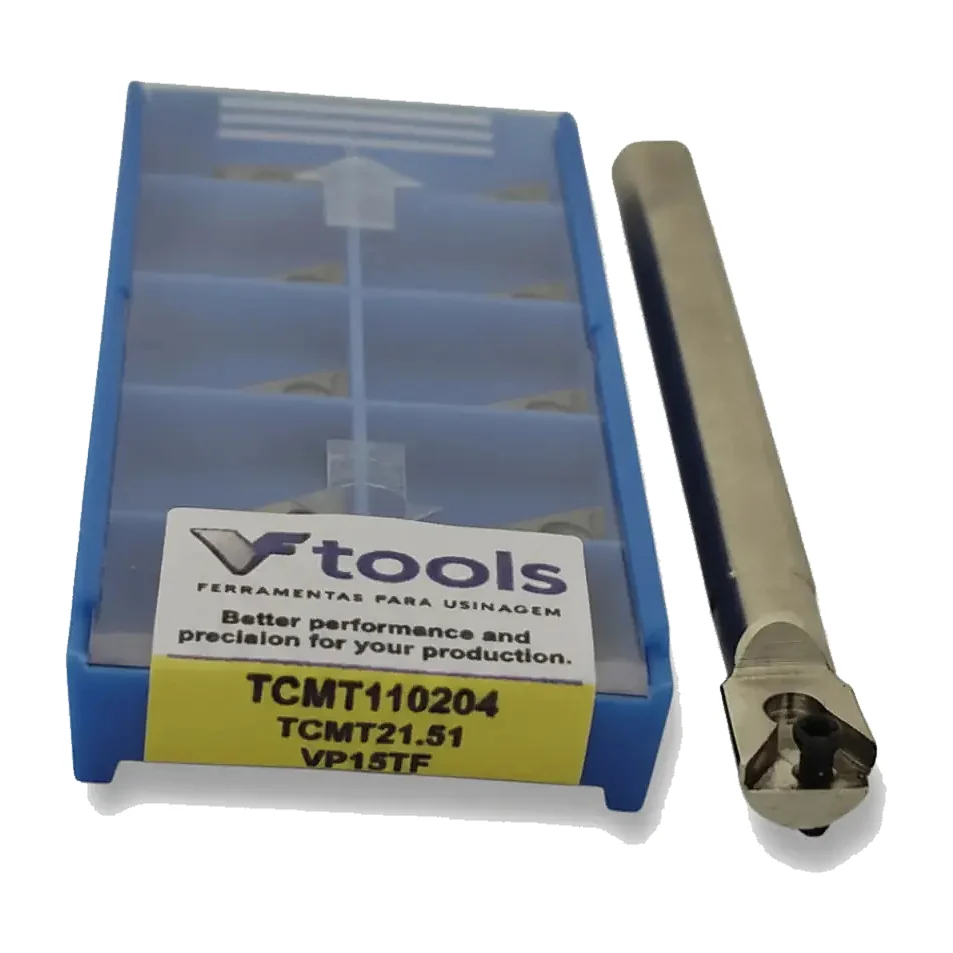

Kit Barra Interna 10x10 + 10 Pastilhas TCMT 110204
Barra de mandrilar com haste de 10 mm para pastilha TCMT 11 e 1 caixa com 10 pastilhas TCMT 110204. Mais rígida que a de 8 mm, para furos um pouco maiores.
- Haste
- 10 mm
- Pastilha
- TCMT 11
- Raio
- 0,4 mm
- Folga
- 7°
- Fixação
- Parafuso
- Pastilhas
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Formato | Triangular 60° |
| Círculo inscrito d | 6,35 mm |
| Aresta l | 11 mm |
| Espessura s | 2,38 mm |
| Furo d1 | 2,8 mm |
| Raio de ponta re | 0,4 mm |
| Folga | 7° (positiva) |
| Designação ANSI | TCMT 21.51 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) | Avanço f (mm/rot) |
|---|---|---|
| P · Aço | 80–125 | 0,14–0,28 |
| M · Inox | 80–140 | 0,14–0,28 |
| K · Ferro fundido | 80–140 | 0,14–0,28 |
Valores da etiqueta da caixa VFTools TCMT 110204. Em barras de mandrilar finas, comece na parte baixa da faixa e aumente se não houver vibração.
Sobre o produto
A mesma pastilha TCMT 110204 numa barra de haste 10 mm: mais rígida, vibra menos e alcança furos um pouco maiores. Pastilha positiva de 7°, fixada por parafuso.
Aplicações
- Torneamento interno
- Minitornos e tornos de bancada
O que vem
- 1 barra de mandrilar para TCMT 11 (haste 10 mm)
- 1 caixa com 10 pastilhas TCMT 110204
