Pastilhas de torneamento TNMG
Pastilha triangular negativa TNMG 16 em metal duro com cobertura, quebra-cavaco EF e classe IVP205. Usa os dois lados: são 6 arestas de corte por pastilha. Raio 0,4 mm para acabamento e 0,8 mm para uso geral e desbaste. Encaixa em qualquer suporte para TNMG 16, como MTJNR, MTJNL, MTENN e barras internas.
Kit MTJNR + TNMG 160408
M

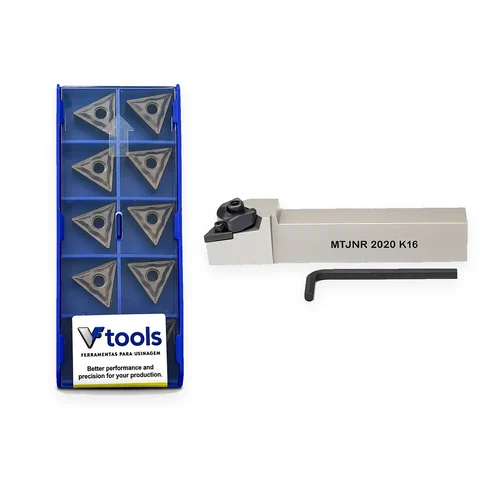

Kit MTJNR + TNMG 160404
M
TNMG 160404 – caixa 10
M
Kit interno/externo + 160404
M

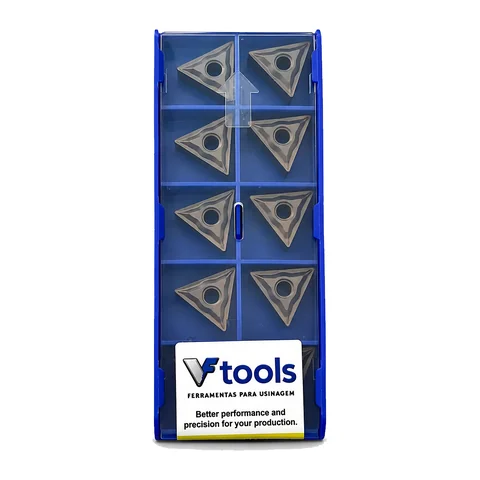

TNMG 160408 – caixa 10
M

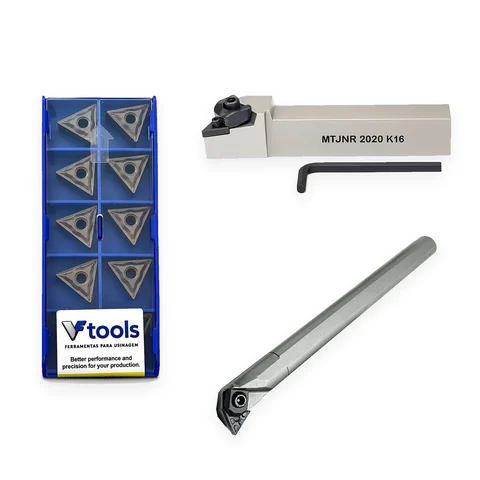

Kit interno/externo + 160408
MCompare os itens da linha
Clique no produto para ver fotos, desenho e dados de corte.
| Produto | Código | Haste | Ângulo | Lado | Pastilha |
|---|---|---|---|---|---|
| Kit MTJNR + TNMG 160408 | MTJNR 2020 K16 + TNMG 160408 | 20 x 20 mm | 93° | Direito | TNMG 16 |
| Kit MTJNR + TNMG 160404 | MTJNR 2020 K16 + TNMG 160404 | 20 x 20 mm | 93° | Direito | TNMG 16 |
| TNMG 160404 – caixa 10 | TNMG 160404-EF · IVP205 | – | – | – | – |
| Kit interno/externo + 160404 | Interno + MTJNR + TNMG 160404 | – | – | – | TNMG 160404 |
| TNMG 160408 – caixa 10 | TNMG 160408-EF · IVP205 | – | – | – | – |
| Kit interno/externo + 160408 | Interno + MTJNR + TNMG 160408 | – | – | – | TNMG 160408 |
TNMG 16 – medidas ISO
A TNMG 160404 e a 160408 têm o mesmo corpo. Muda só o raio de ponta (0,4 ou 0,8 mm).
Por onde começar
| Material (ISO) | Vc (m/min) | Avanço f (mm/rot) | Profundidade ap (mm) |
|---|---|---|---|
| M · Inox | 220 (150–300) | 0,15 (0,10–0,30) | 1,5 (0,5–3,0) |
Valores da etiqueta da caixa VFTools IVP205 (TNMG 160404-EF). Comece pelo valor central e ajuste conforme a rigidez da máquina, a fixação e o acabamento desejado.
160404 ou 160408?
O raio de ponta define o comportamento. 0,4 mm: menos força radial e menos vibração, cantos mais vivos, ideal para acabamento, peças finas ou longas e máquinas menores. 0,8 mm: ponta mais forte, aceita avanço maior e dura mais em corte pesado, por isso é a escolha de uso geral.
Por que negativa?
A TNMG tem folga 0°: a aresta trabalha com o apoio de toda a espessura da pastilha e os dois lados são aproveitados. Resultado: mais arestas por caixa e mais robustez no desbaste. Pede uma máquina com rigidez razoável; para minitornos, veja as pastilhas positivas CCMT e TCMT.
Ficou em dúvida no código?
Mande o código da pastilha ou uma foto do suporte que você usa hoje. Um especialista indica o equivalente VFTools.
- Equivalência por código ISO
- Indicação de classe e raio
- Suporte compatível
