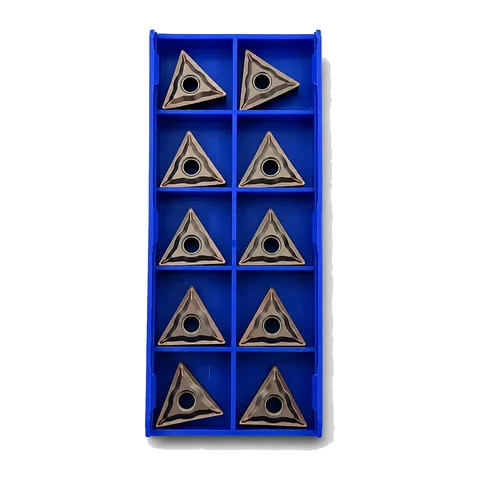

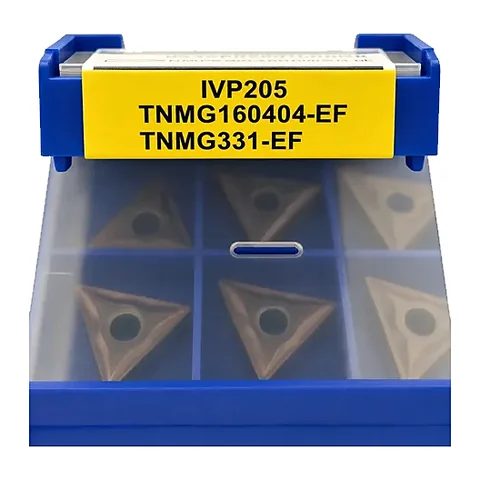

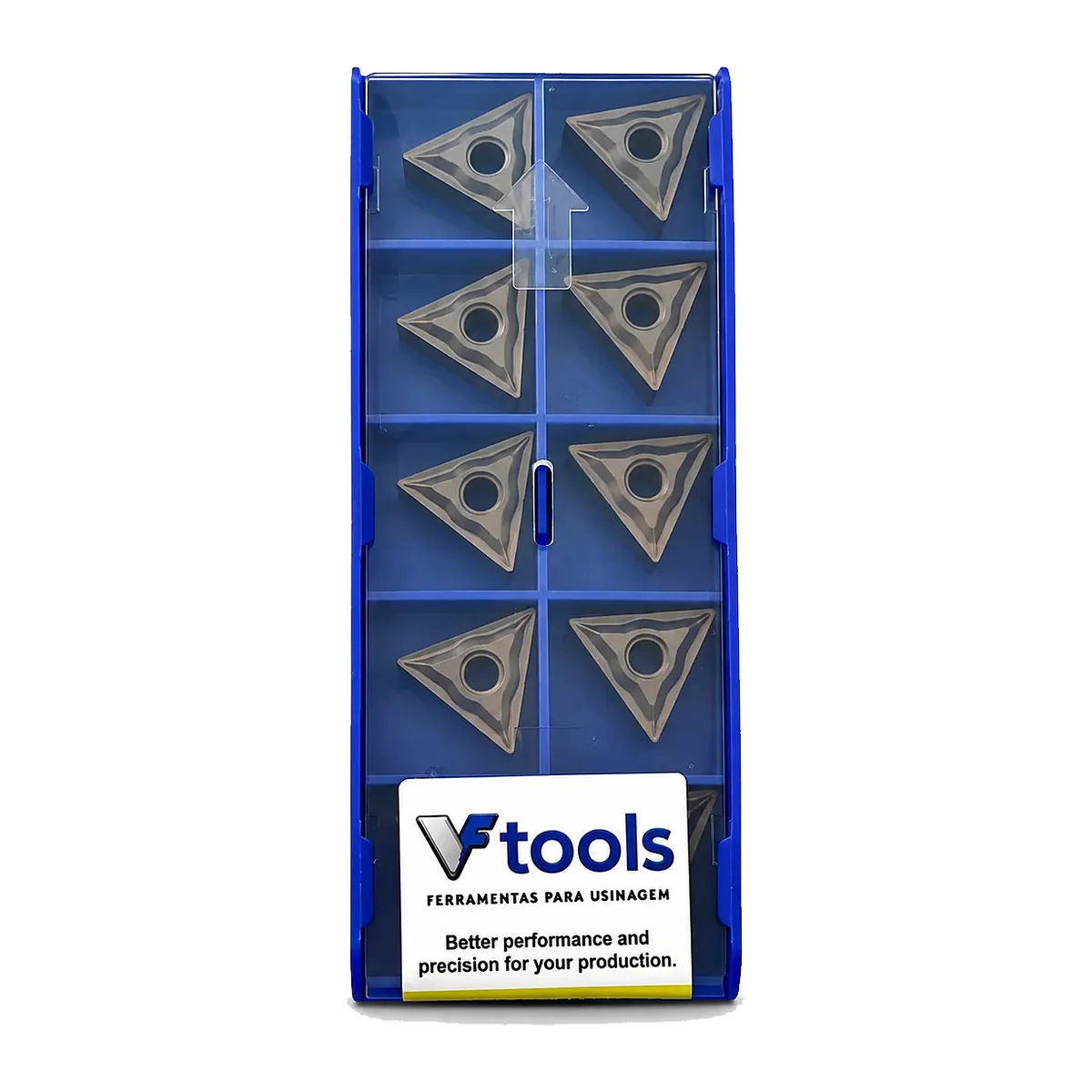

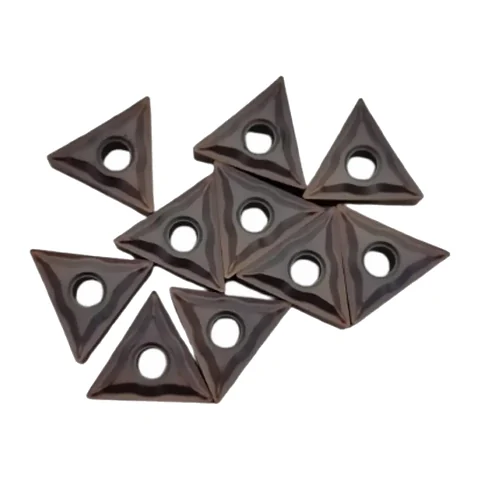

Pastilha TNMG 160404-EF IVP205 – Caixa com 10
Pastilha triangular negativa de metal duro com quebra-cavaco EF e raio 0,4 mm, classe IVP205 para acabamento e semiacabamento, principalmente em inox. 6 arestas por pastilha.
- Raio
- 0,4 mm
- Classe
- IVP205
- Arestas
- 6
- Quebra-cavaco
- EF
- ISO
- M20–M40
- Caixa
- 10 un.
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Formato | Triangular 60° |
| Círculo inscrito d | 9,525 mm |
| Aresta l | 16,5 mm |
| Espessura s | 4,76 mm |
| Furo d1 | 3,81 mm |
| Raio de ponta re | 0,4 mm |
| Folga | 0° (negativa) |
| Arestas úteis | 6 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) | Avanço f (mm/rot) | Profundidade ap (mm) |
|---|---|---|---|
| M · Inox | 220 (150–300) | 0,15 (0,10–0,30) | 1,5 (0,5–3,0) |
Valores da etiqueta da caixa VFTools IVP205 (TNMG 160404-EF). Comece pelo valor central e ajuste conforme a rigidez da máquina, a fixação e o acabamento desejado.
Sobre o produto
A TNMG 160404-EF é a pastilha de acabamento da linha TNMG VFTools. O raio de 0,4 mm reduz a força radial e a vibração, o que ajuda em peças finas, longas ou fixadas em balanço, e deixa cantos mais vivos na peça.
A classe IVP205 é indicada na etiqueta para a faixa ISO M20–M40 (aços inoxidáveis). O quebra-cavaco EF trabalha bem em passes leves e médios, com bom controle do cavaco. Equivale à designação ANSI TNMG 331.
Aplicações
- Acabamento e semiacabamento
- Aços inoxidáveis (ISO M)
- Peças finas e longas
- Torno convencional e CNC
O que vem
- 1 caixa com 10 pastilhas TNMG 160404-EF IVP205
