Pastilhas de rosca R166
Pastilhas de roscar R166 em metal duro com cobertura, perfil parcial 60°: uma mesma pastilha faz vários passos de rosca métrica e em polegada. Cada pastilha tem 3 arestas. Classe IVP201 para aço, inox e ferro fundido (P10–P30, M10–M30, K10–K30). Tamanho 16 para uso geral e tamanho 22 para passos maiores, direita e esquerda.
Compare os itens da linha
Clique no produto para ver fotos, desenho e dados de corte.
| Produto | Código | Tamanho | Passo | Perfil | Classe |
|---|---|---|---|---|---|

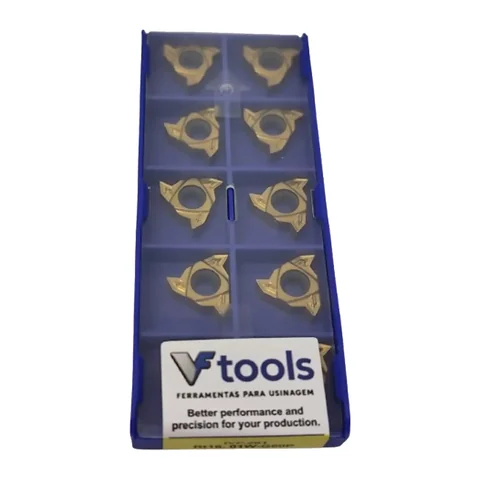

| RT16 externa – caixa 10 | RT16.01W-G60P · IVP201 | 16 (16ER) | 1,75–3,0 mm | 60° parcial | IVP201 |

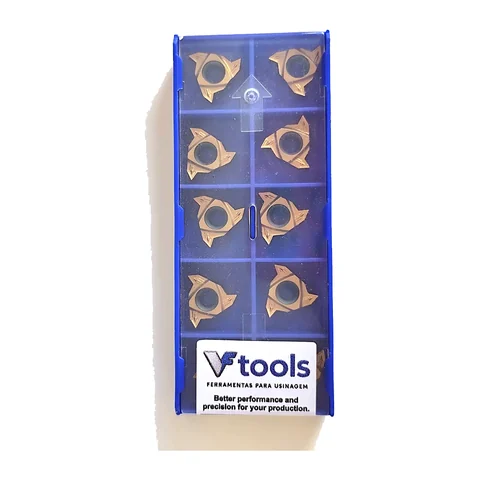

| LT16 esquerda – caixa 10 | LT16.01W-G60P · IVP201 | 16 (16EL) | 1,75–3,0 mm | – | IVP201 |
| RT22 externa – caixa 10 | RT22.01W-G60P · IVP201 | 22 (22ER) | – | 60° parcial | IVP201 |

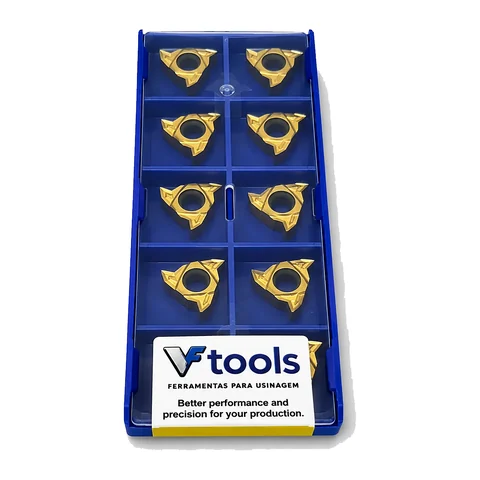

| LT22 esquerda – caixa 10 | LT22.01W-G60P · IVP201 | 22 (22EL) | – | 60° parcial | IVP201 |
R166 – pastilha de rosca de 3 arestas
Tamanho 16: círculo inscrito de 9,525 mm (3/8"). Tamanho 22: 12,7 mm (1/2").
Por onde começar
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |
Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Perfil parcial: como funciona
A pastilha de perfil parcial 60° não forma a crista da rosca, por isso faz vários passos com a mesma aresta. Antes de roscar, torneie o diâmetro externo (ou o furo, na rosca interna) na medida correta da rosca.
Direita ou esquerda?
RT é a pastilha direita, para o suporte direito, no roscamento padrão. LT é a esquerda, para o suporte esquerdo, usada principalmente em roscas à esquerda. Pastilha e suporte precisam ser do mesmo tamanho e do mesmo lado.
Ficou em dúvida no código?
Mande o código da pastilha ou uma foto do suporte que você usa hoje. Um especialista indica o equivalente VFTools.
- Equivalência por código ISO
- Indicação de classe e raio
- Suporte compatível
