RT16.01W-G60P · IVP201

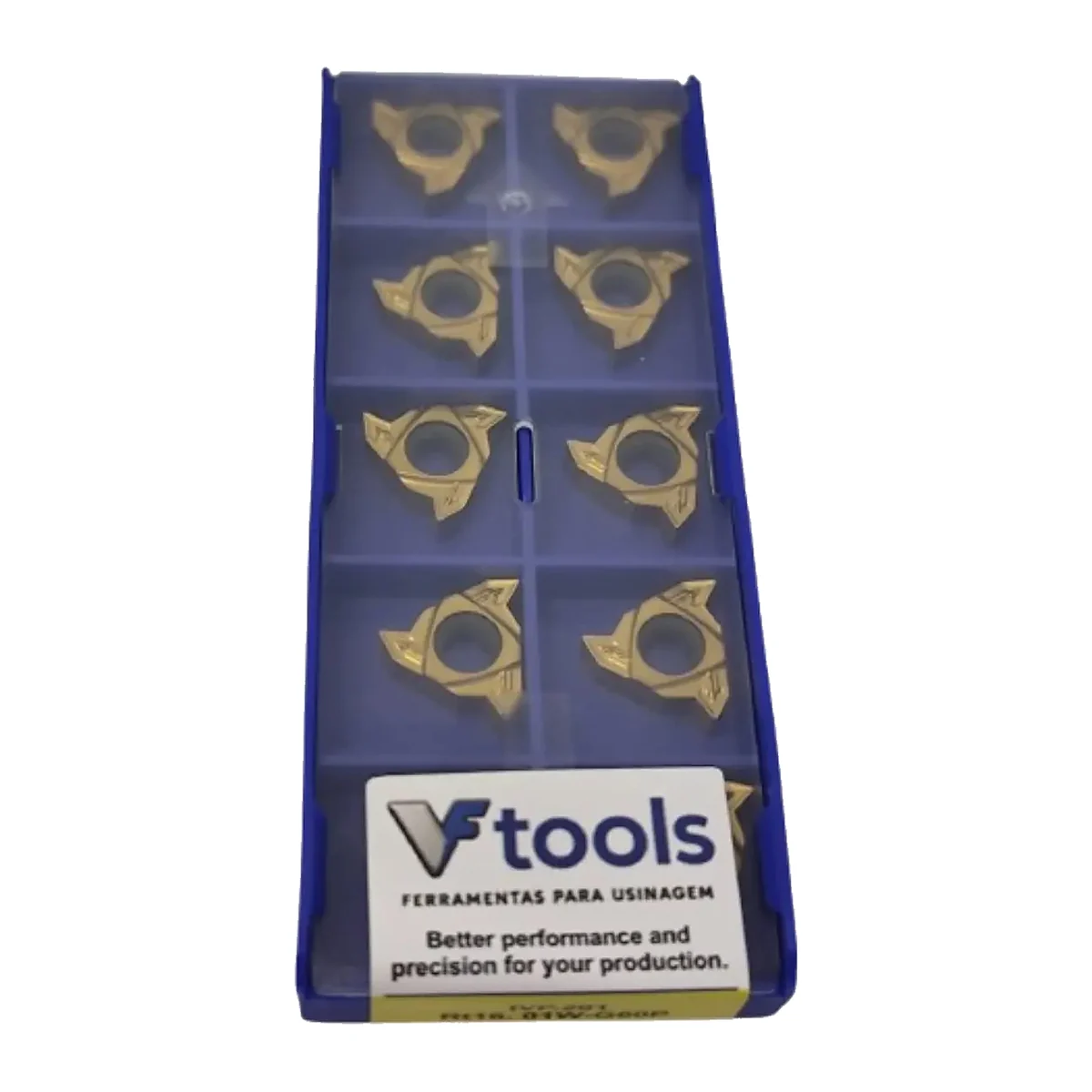

Pastilha de Rosca Externa R166 16 RT16.01W-G60P IVP201 – Caixa com 10

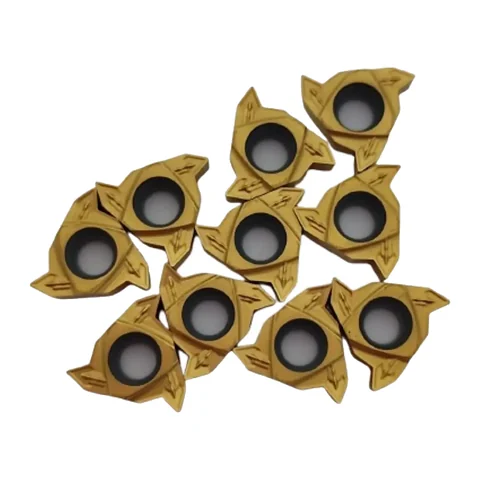

Pastilha de roscar externa R166 tamanho 16, direita, perfil parcial 60° para passo de 1,75 a 3,0 mm (14 a 8 fios/pol). Classe IVP201, 3 arestas por pastilha.
- Tamanho
- 16 (16ER)
- Passo
- 1,75–3,0 mm
- Perfil
- 60° parcial
- Classe
- IVP201
- Arestas
- 3
- Caixa
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Designação | RT16.01W-G60P (16ER G60) |
| Tamanho | 16 |
| Círculo inscrito d | 9,525 mm (3/8") |
| Espessura s | 3,52 mm |
| Perfil | Parcial 60° |
| Passo | 1,75 a 3,0 mm (14 a 8 fios/pol) |
| Arestas úteis | 3 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |

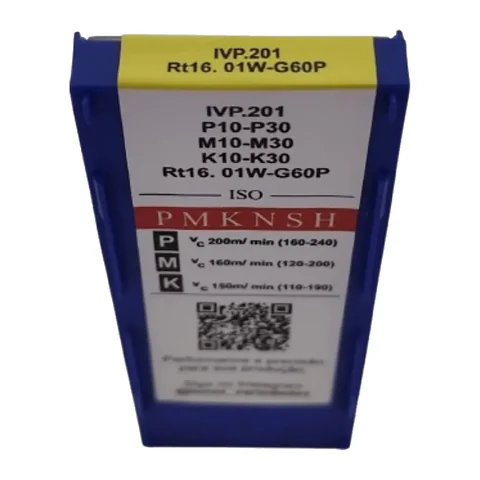

Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Sobre o produto
A pastilha de rosca mais vendida da VFTools. O perfil parcial de 60° faz roscas métricas e em polegada (UN/BSW 60°) dentro da faixa de passo de 1,75 a 3,0 mm com a mesma aresta.
Classe IVP201 com faixa ISO P10–P30, M10–M30 e K10–K30: aço, inox e ferro fundido. Usa suporte externo direito para pastilha 16 (16ER), como o SER 2020 K16.
Aplicações
- Roscas externas métricas M12 a M24 aprox. (passo 1,75 a 3,0)
- Roscas em polegada de 14 a 8 fios
- Aço, inox e ferro fundido
O que vem

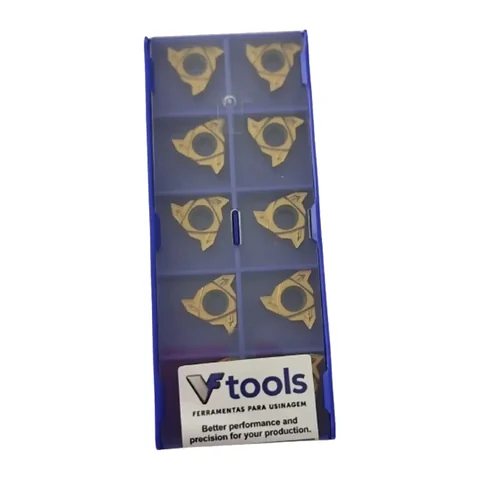

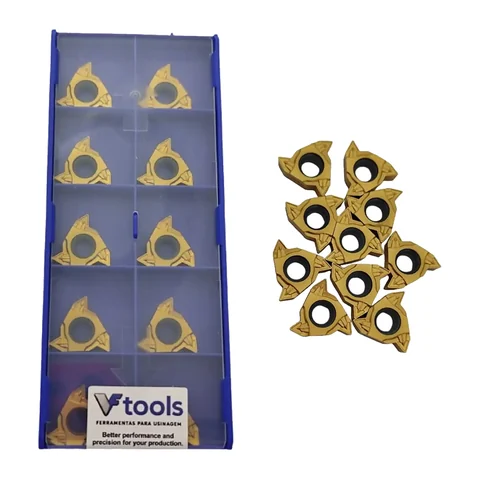

- 1 caixa com 10 pastilhas RT16.01W-G60P IVP201
