RT22.01W-G60P · IVP201

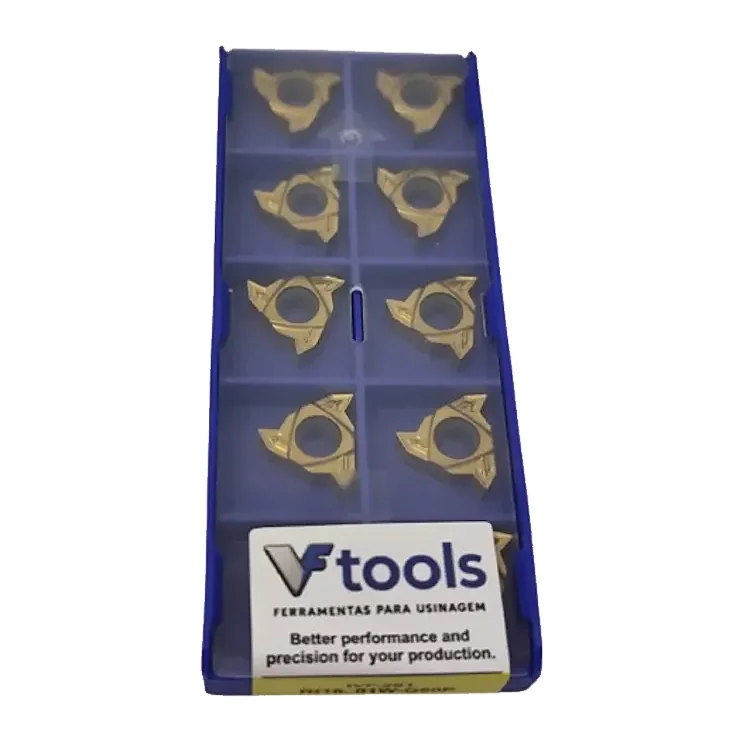

Pastilha de Rosca Externa R166 22 RT22.01W-G60P IVP201 – Caixa com 10
Pastilha de roscar externa R166 tamanho 22, direita, perfil parcial 60°. Corpo maior e mais robusto, classe IVP201, 3 arestas por pastilha.
- Tamanho
- 22 (22ER)
- Perfil
- 60° parcial
- Lado
- Direita
- Classe
- IVP201
- Arestas
- 3
- Caixa
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Designação | RT22.01W-G60P (22ER) |
| Tamanho | 22 |
| Círculo inscrito d | 12,7 mm (1/2") |
| Espessura s | 4,76 mm |
| Perfil | Parcial 60° |
| Passo | 1,75 a 3,0 mm (14 a 8 fios/pol) |
| Arestas úteis | 3 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) |
|---|---|
| P · Aço | 200 (160–240) |
| M · Inox | 160 (120–200) |
| K · Ferro fundido | 150 (110–190) |

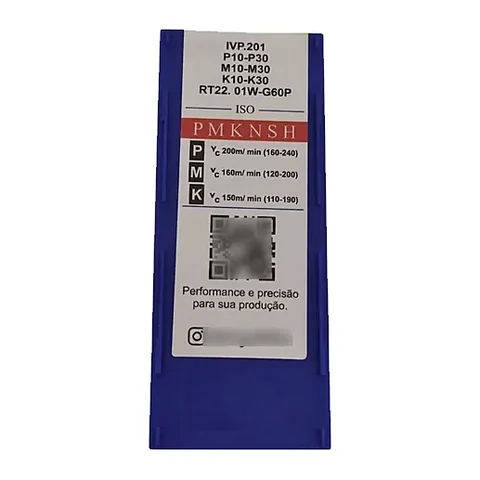

Valores da etiqueta da caixa VFTools IVP201. No roscamento, divida a profundidade total da rosca em passadas decrescentes; a última passada deve ser leve, para acabamento do flanco.
Sobre o produto

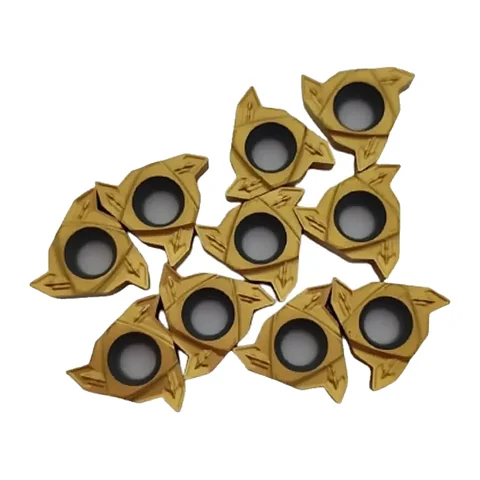

A pastilha de rosca tamanho 22 tem círculo inscrito de 12,7 mm (1/2") e corpo mais robusto que a 16, para roscas maiores e cortes mais pesados. Usa suporte externo direito para pastilha 22 (22ER).
Aplicações
- Roscas externas de diâmetro maior
- Aço, inox e ferro fundido
O que vem

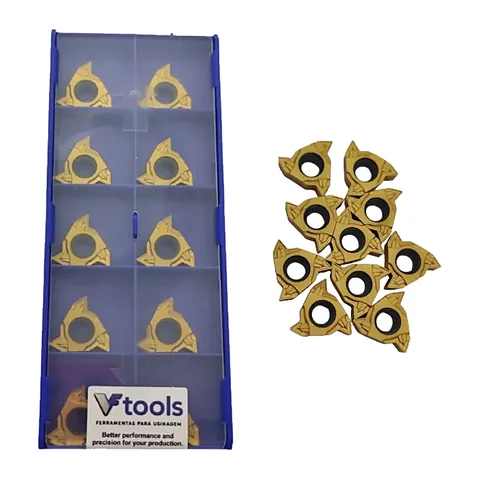

- 1 caixa com 10 pastilhas RT22.01W-G60P IVP201
