MTJNR 2020 K16 + TNMG 160408

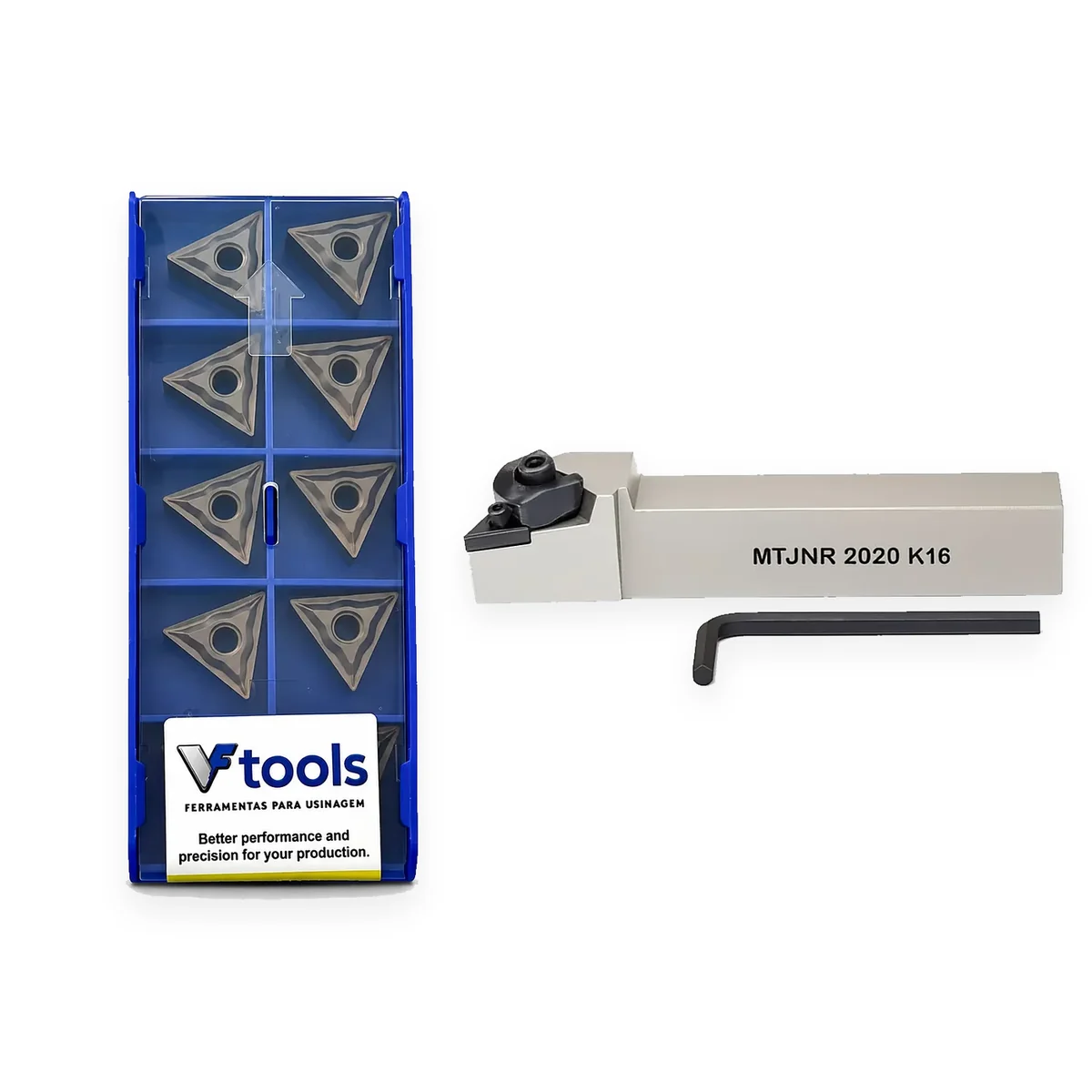

Kit Suporte MTJNR 2020 K16 + 10 Pastilhas TNMG 160408
Suporte externo direito MTJNR 2020 K16 (haste 20x20 mm, 93°) com 1 caixa de 10 pastilhas TNMG 160408-EF IVP205. Pronto para tornear.
- Haste
- 20 x 20 mm
- Ângulo
- 93°
- Lado
- Direito
- Pastilha
- TNMG 16
- Raio
- 0,8 mm
- Pastilhas
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Suporte | MTJNR 2020 K16 |
| Haste h x b | 20 x 20 mm |
| Comprimento | 125 mm |
| Ângulo de posição | 93° |
| Fixação | Grampo superior + pino |
| Pastilha | TNMG 1604.. |
Dados de corte de referência
| Material (ISO) | Vc (m/min) | Avanço f (mm/rot) | Profundidade ap (mm) |
|---|---|---|---|
| M · Inox | 220 (150–300) | 0,15 (0,10–0,30) | 1,5 (0,5–3,0) |
Valores da etiqueta da caixa VFTools IVP205 (TNMG 160404-EF). Comece pelo valor central e ajuste conforme a rigidez da máquina, a fixação e o acabamento desejado.
Sobre o produto
O kit mais vendido da linha: suporte MTJNR de primeira linha com a pastilha de uso geral TNMG 160408. O ângulo de posição de 93° permite tornear diâmetros e facear encostos no mesmo suporte.
A fixação por grampo superior com pino trava a pastilha negativa com firmeza; para trocar a aresta, basta soltar o grampo e girar ou virar a pastilha.
Aplicações
- Torneamento externo longitudinal
- Faceamento
- Encostos a 90°
- Torno convencional e CNC com torre 20 mm
O que vem
- 1 suporte MTJNR 2020 K16 (direito)
- 1 caixa com 10 pastilhas TNMG 160408-EF IVP205
