TNMG 160408-EF · IVP205

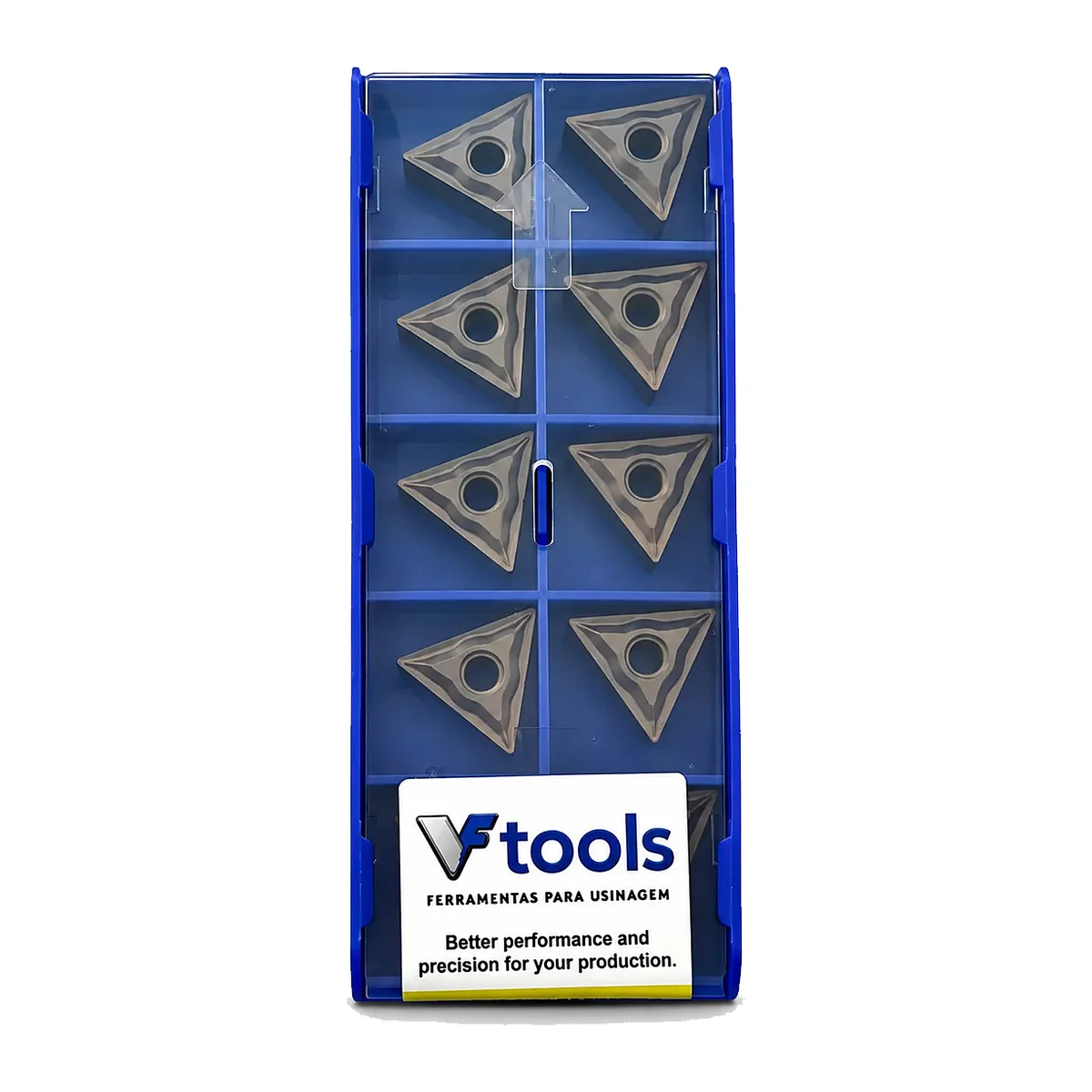

Pastilha TNMG 160408-EF IVP205 – Caixa com 10
Pastilha triangular negativa de metal duro com quebra-cavaco EF e raio 0,8 mm, classe IVP205. A versão de uso geral: ponta mais forte e avanço maior. 6 arestas por pastilha.
- Raio
- 0,8 mm
- Classe
- IVP205
- Arestas
- 6
- Quebra-cavaco
- EF
- ISO
- M20–M40
- Caixa
- 10 un.
PAço
MInox
KFerro fundido
NAlumínio
SSuperligas
HTemperado
Comprar no Mercado Livre
Falar com um especialista
Compra protegida pelo Mercado Livre · nota fiscal em todas as vendas
Desenho técnico
Medidas
| Medida | Valor |
|---|---|
| Formato | Triangular 60° |
| Círculo inscrito d | 9,525 mm |
| Aresta l | 16,5 mm |
| Espessura s | 4,76 mm |
| Furo d1 | 3,81 mm |
| Raio de ponta re | 0,8 mm |
| Folga | 0° (negativa) |
| Arestas úteis | 6 |
Dados de corte de referência
| Material (ISO) | Vc (m/min) | Avanço f (mm/rot) | Profundidade ap (mm) |
|---|---|---|---|
| M · Inox | 220 (150–300) | 0,15 (0,10–0,30) | 1,5 (0,5–3,0) |
Valores da etiqueta da caixa VFTools IVP205 (TNMG 160404-EF). Comece pelo valor central e ajuste conforme a rigidez da máquina, a fixação e o acabamento desejado.
Sobre o produto
A TNMG 160408-EF é a pastilha mais versátil da linha: o raio de 0,8 mm deixa a ponta mais forte, aceita avanço maior e mantém bom acabamento no uso geral e no desbaste leve a médio.
Mesmo corpo da 160404 (TNMG 16: círculo inscrito 9,525 mm, espessura 4,76 mm), mesma classe IVP205. Equivale à designação ANSI TNMG 332.
Aplicações
- Uso geral e desbaste leve a médio
- Aços inoxidáveis (ISO M)
- Torno convencional e CNC
O que vem

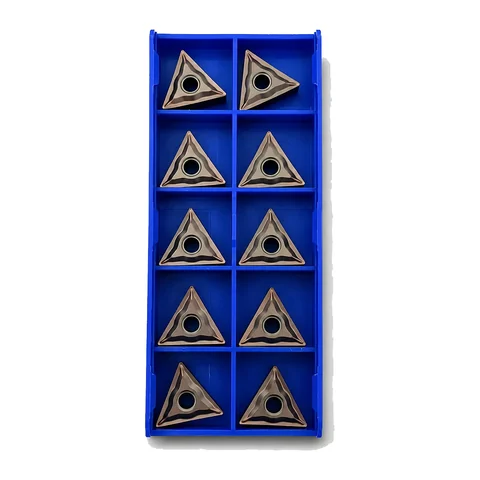

- 1 caixa com 10 pastilhas TNMG 160408-EF IVP205
